Holz-Beton-Verbund Software in Version 6

Die Bemessungssoftware für Holz-Beton-Verbundträger liegt derzeit in der Version 6.0.7 vom 21.08.2019 vor. Das Programm ermöglicht die Anfertigung prüffähiger Nachweise für Ein- und Mehrfeldträger in Holz-Beton-Verbundbauweise mit SFS Verbindern VB-48-7.5x100 und VB-48-7.5x160 nach ETA 13/0699 in Verbindung mit der bauaufsichtlichen Zulassung Z-9.1-342.

Funktionsumfang (hier geht es zum Download)

Der Nachweis wird für den Holzquerschnitt und die Verbindungsmittel erbracht. Für den Betonquerschnitt wird eine Bemessung für den Grenzzustand der Tragfähigkeit durchgeführt.
Das Programm ermöglicht einen Nachweis des Trägers mit gestaffelten Verbindungsmittelabständen. Die Staffelung erfolgt über die Trägerlänge durch Einteilung in gleich große Abschnitte. Im Rahmen der bauaufsichtlichen Zulassung sind der Wahl der Verbindungsmittelabstände bestimmte Grenzen gesetzt, die vom Programm berücksichtigt werden.

Der Bauteilnachweis erfolgt zum Zeitpunkt t = 0 und t =>oo nach folgenden Bemessungsnormen:

  • Eurocode
  • SIA 265
  • NTC

Folgende Programmfeatures werden mit HBV 6 geboten:

NEU ab Version 6

  • einsinnige Verbinderanordnung möglich
  • Verwendung der Verbinder in vorgebohrtem Laubholz
  • allgemeine Anpassung der Nachweisverfahren an den Formalismus der ETA

Bisher bekannt aus den Vorversionen:

  • beliebig viele Lastfälle (begrenzt durch Rechenzeit)
  • automatische Lastkombination
  • Linien-, Block- und Einzellasten
  • 1, 4, 5 und 10 Optimierungsabschnitte für die Verbinder
  • Nachweise für während des Betonierens nicht unterstellte Decken
  • Bemessung für Dippelbaum - Querschnitte
  • Mehrfeldträger mit Berücksichtigung der Biegezugzone im Zustand II
  • Brandschutznachweis
  • Schallschutzprognose



Bildschirmausschnitte

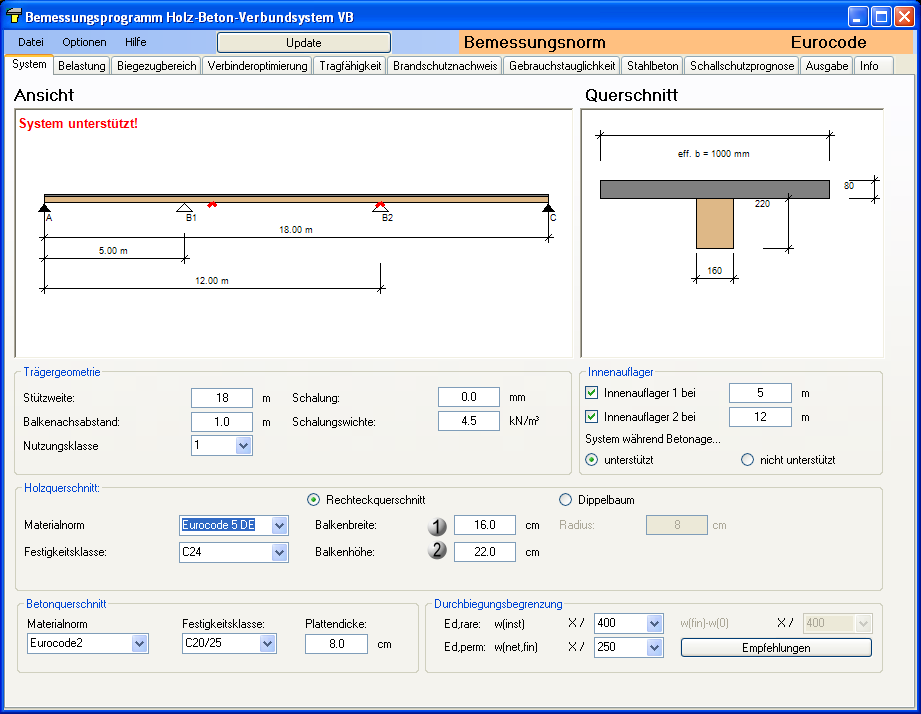

Eingabeseite Geometrie und Werkstoffe

 hbv5_shot1

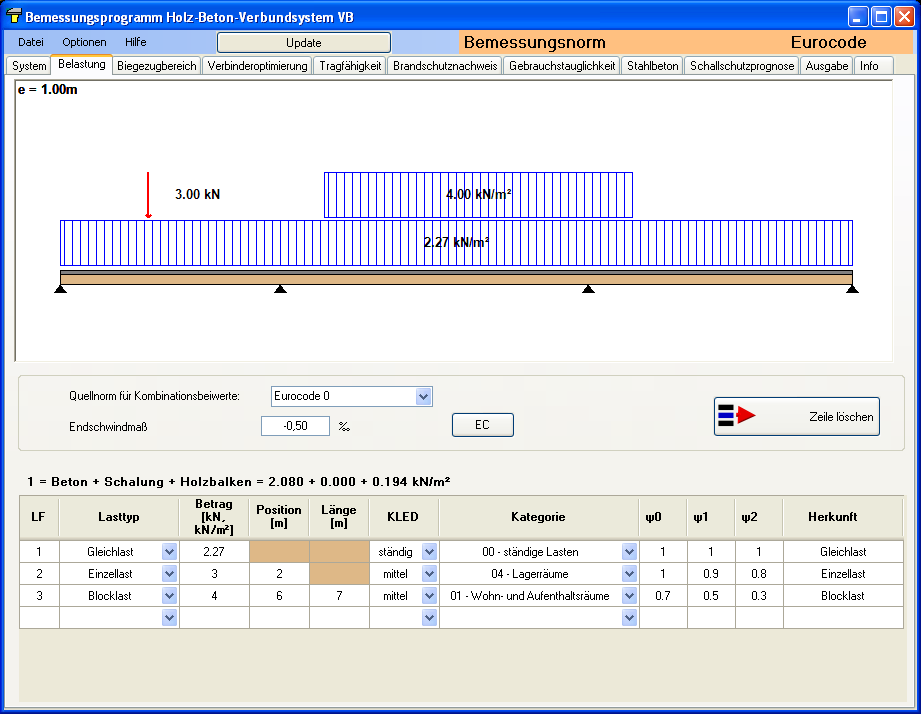

Lasteingabe

 hbv5_shot2

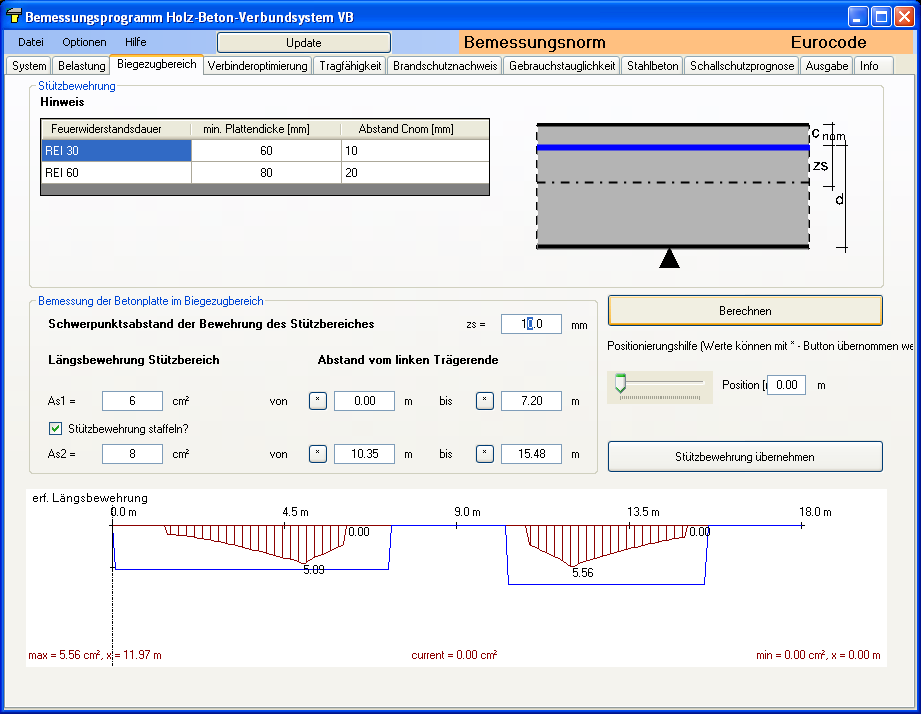

Eingaben für die Biegezugzone des Stahlbetons

hbv5_shot3

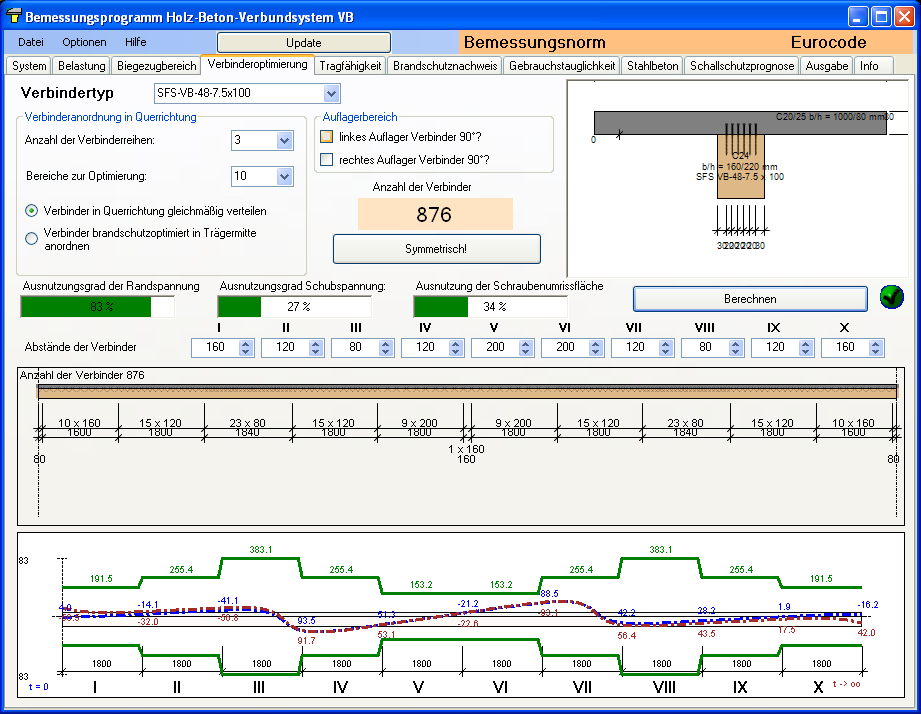

Verbinderanordnung und Optimierung

hbv5_shot4

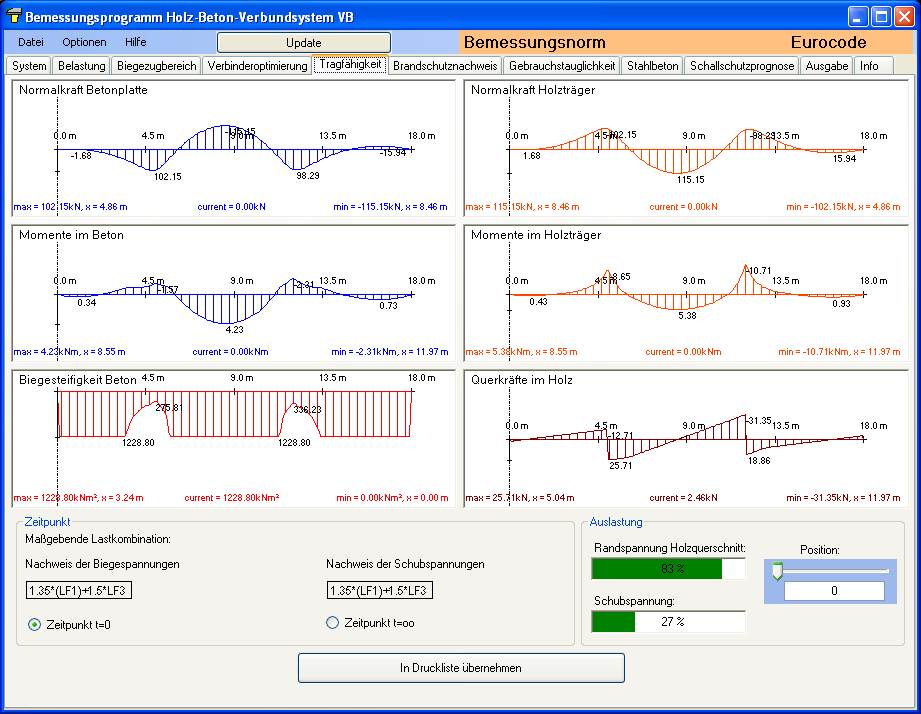

Ergebnisübersicht für Tragfähigkeitsnachweise

hbv5_shot5

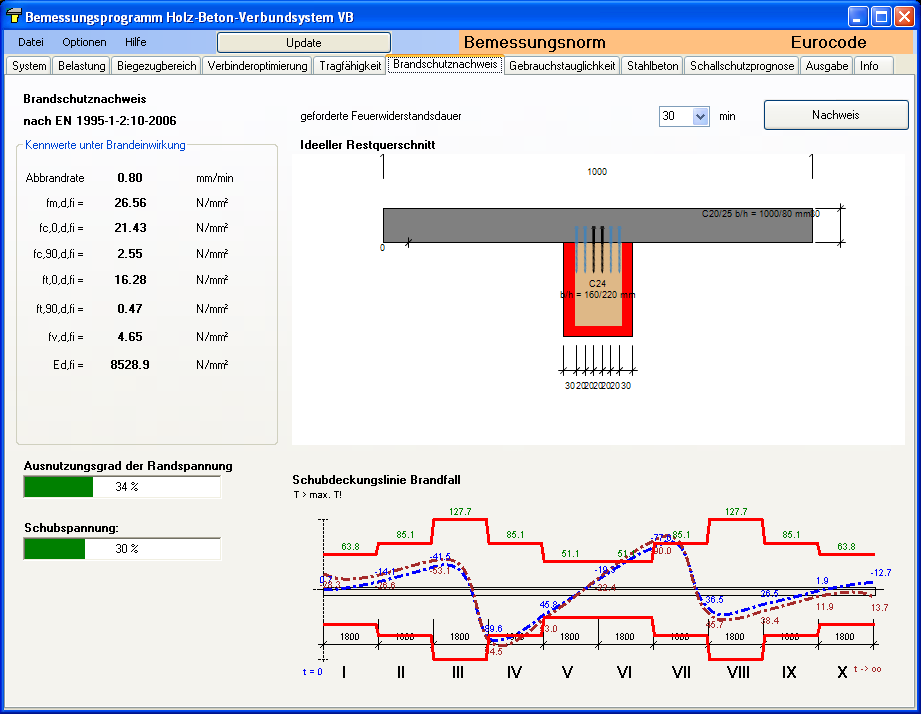

Feuerwiderstandsnachweise

hbv5_shot7

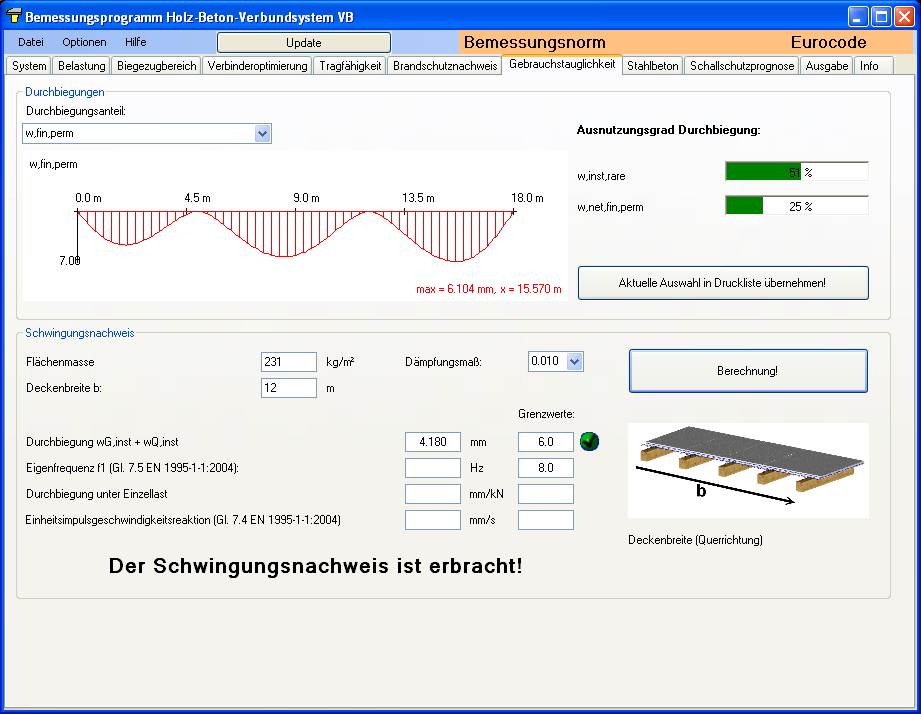

Nachweise für Gebrauchstauglichkeit incl. Schwingung

hbv5_shot8

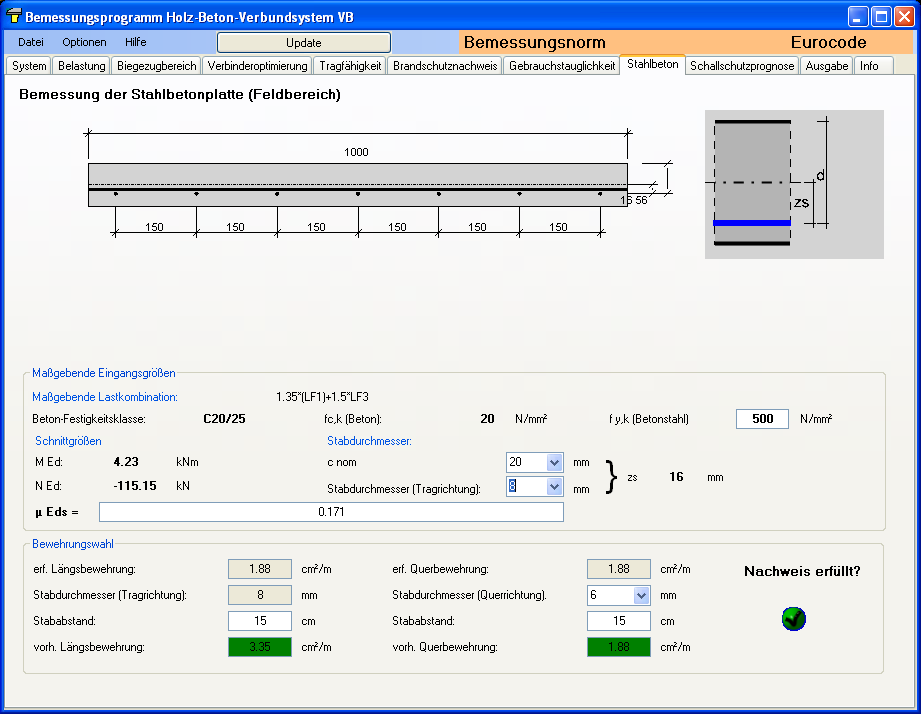

Nachweise des Stahlbetonquerschnitts

hbv5_shot9

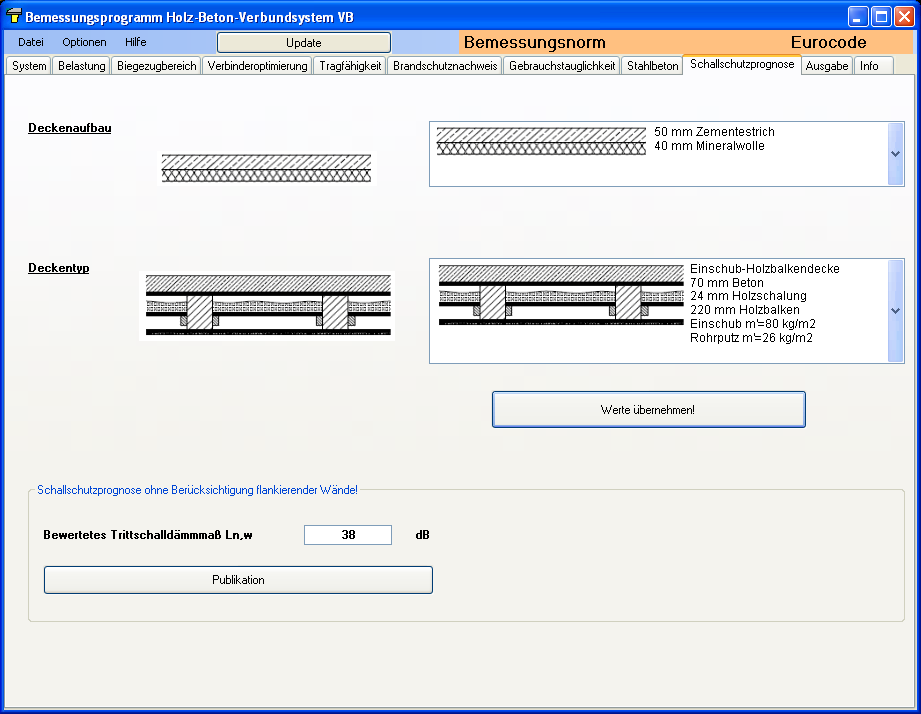

Eingaben für eine Schallschutzprognose

hbv5_shot10

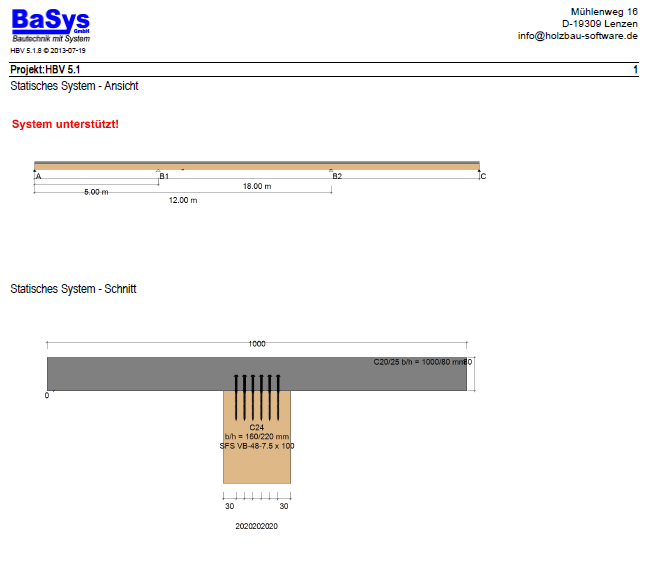

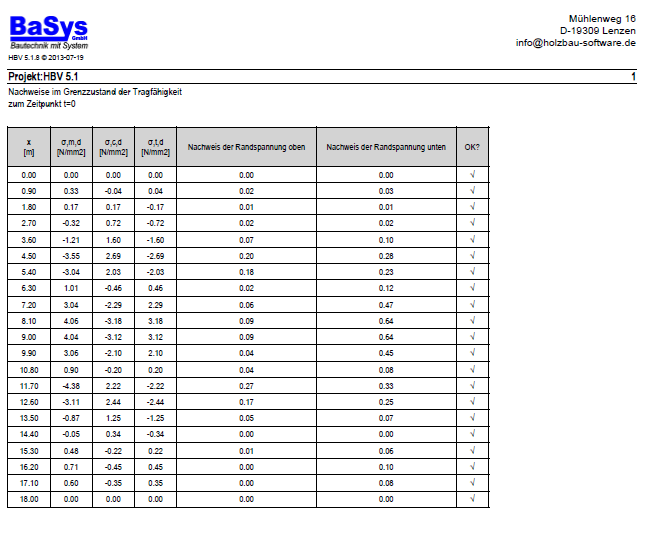

Beispielausdrucke der Ergebnisse

hbv5_shot11hbv5_shot12
